Aufgabenstellung

Daten einlesen
Daten codieren
QR-Code erstellen
QR-Code ausgeben
Bonus: QR-Code als SVG speichern

Teile eines QR-Codes

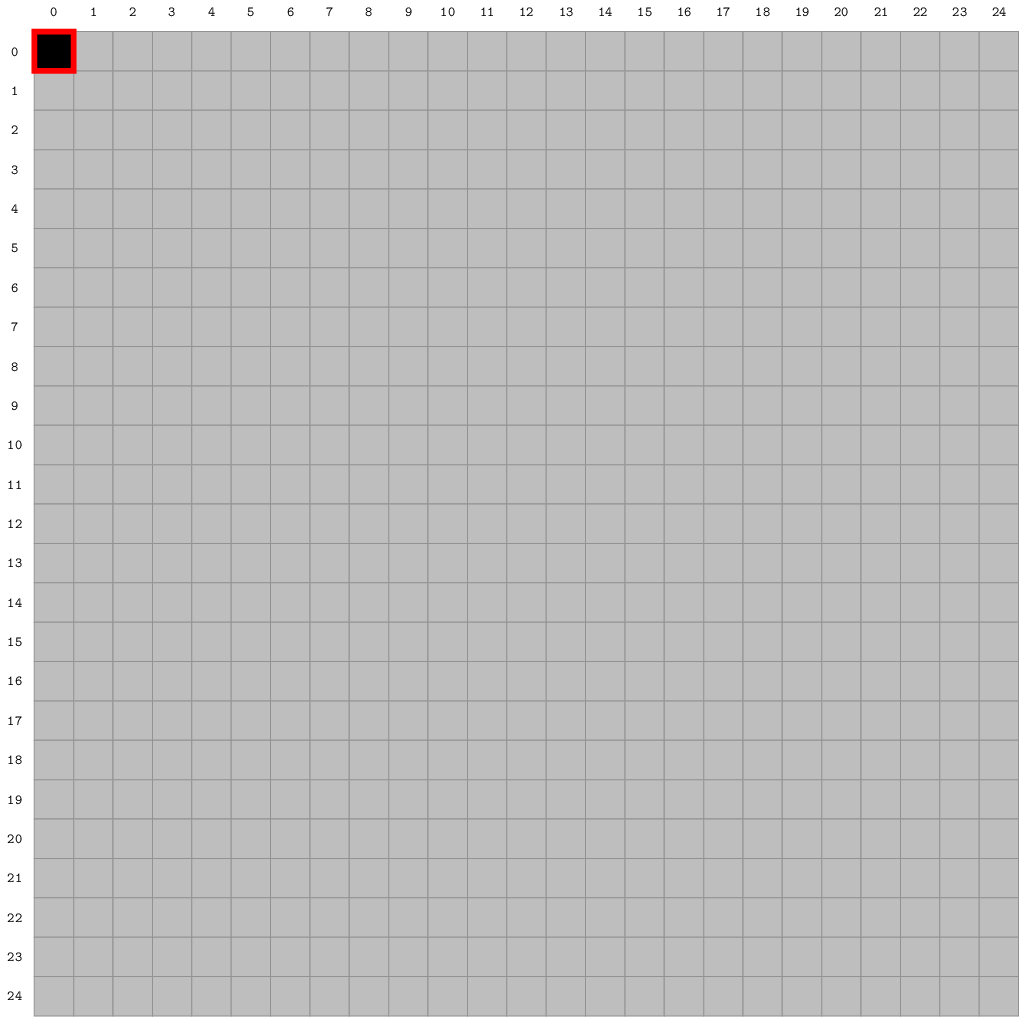

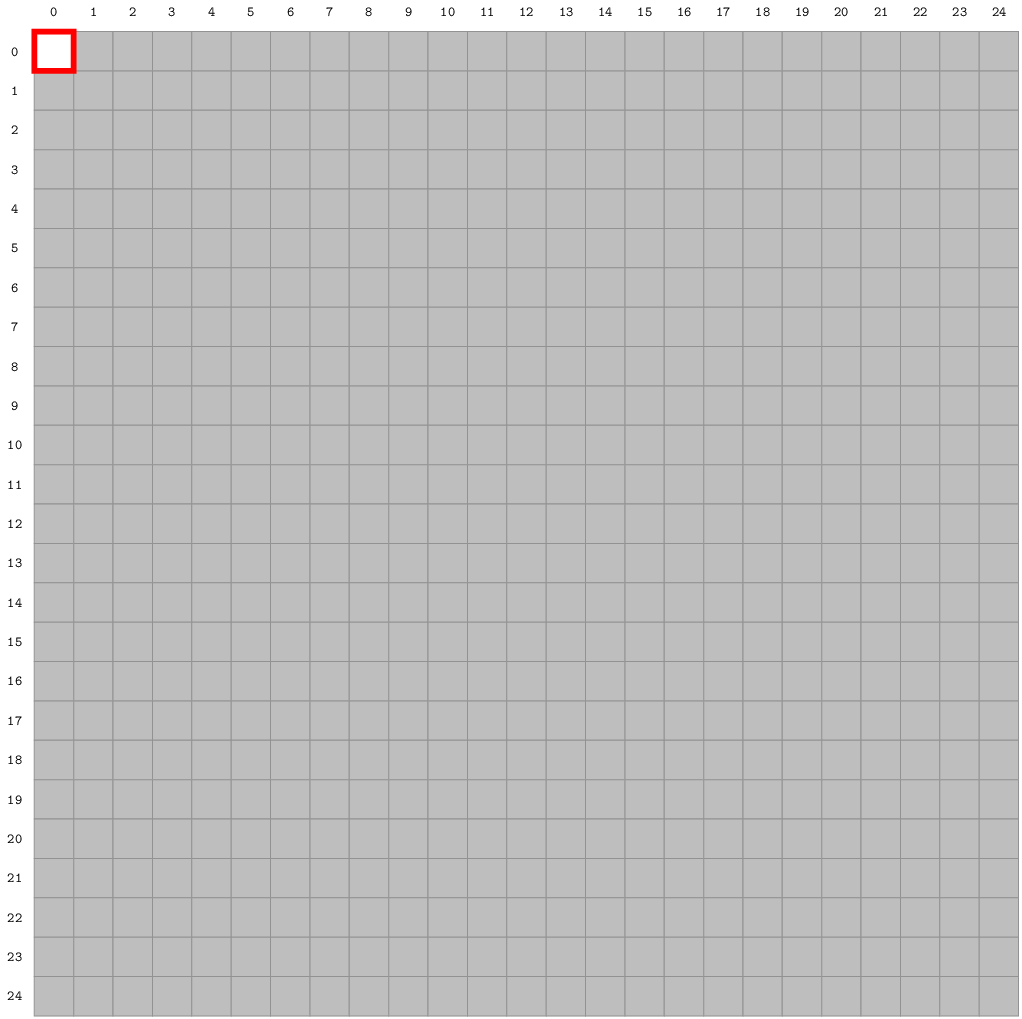

Modul

Teile eines QR-Codes

Modul

Teile eines QR-Codes

Modul

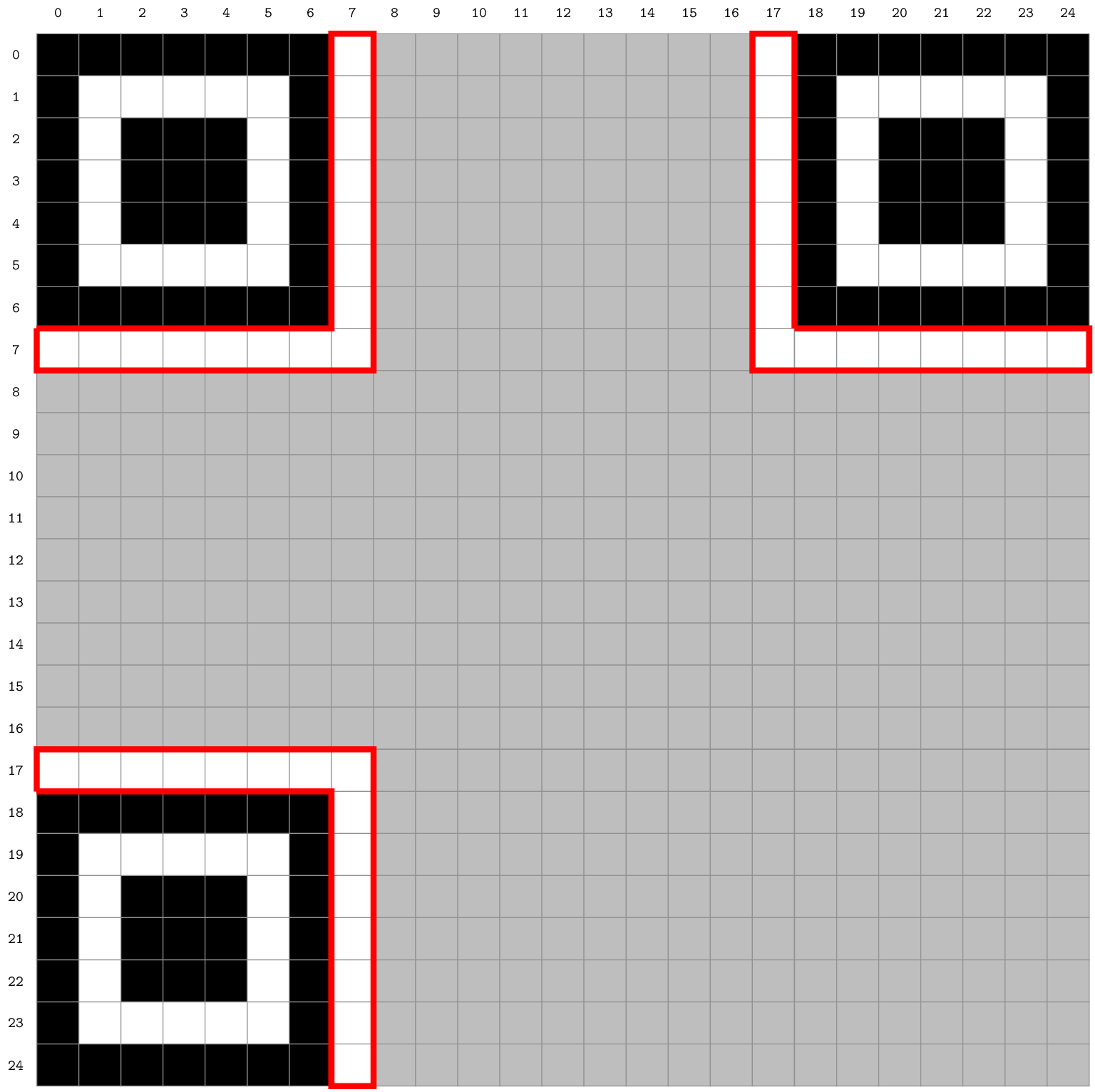

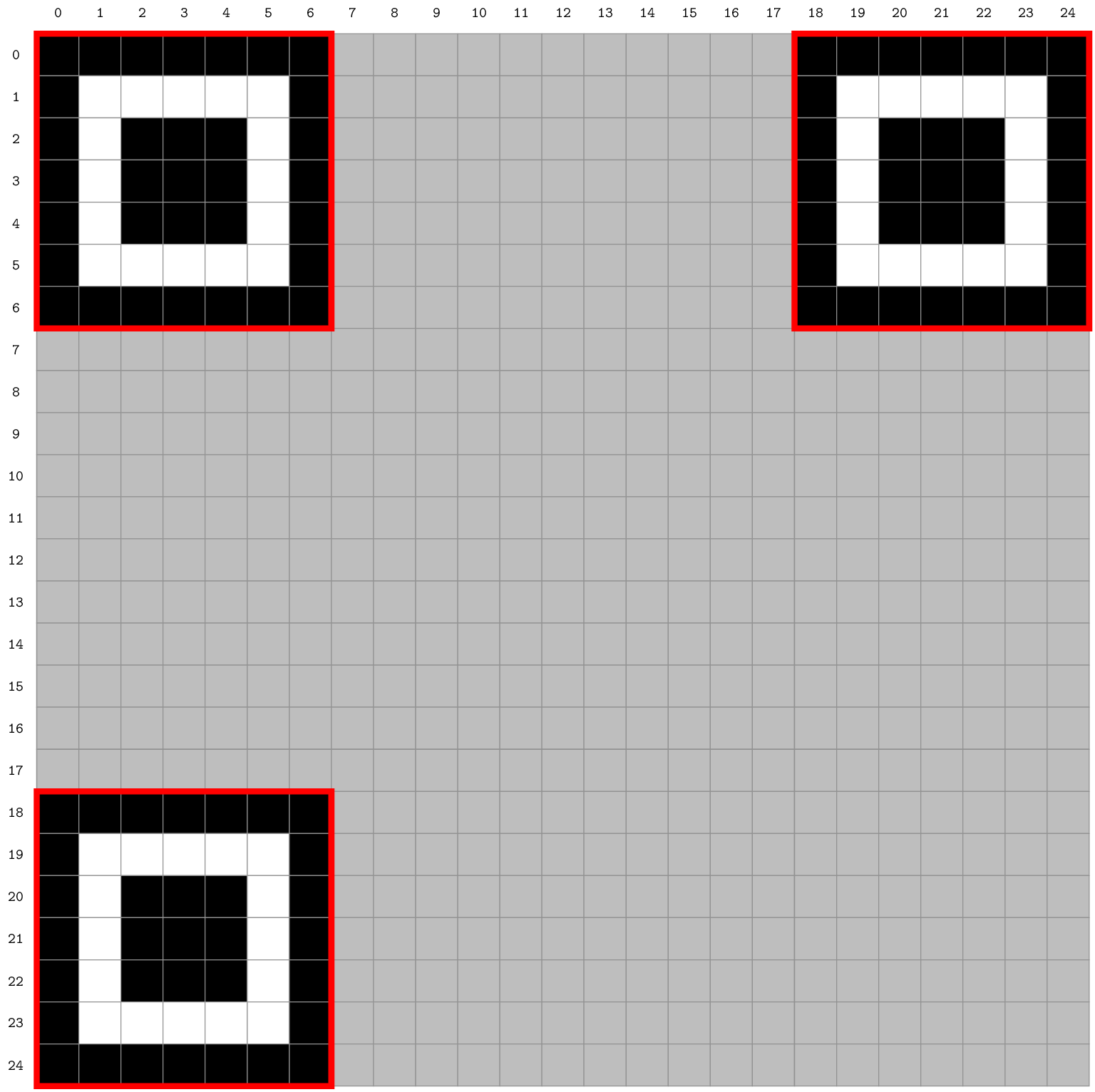

Positionsmuster

Teile eines QR-Codes

Modul
Positionsmuster

Teile eines QR-Codes

Modul
Positionsmuster

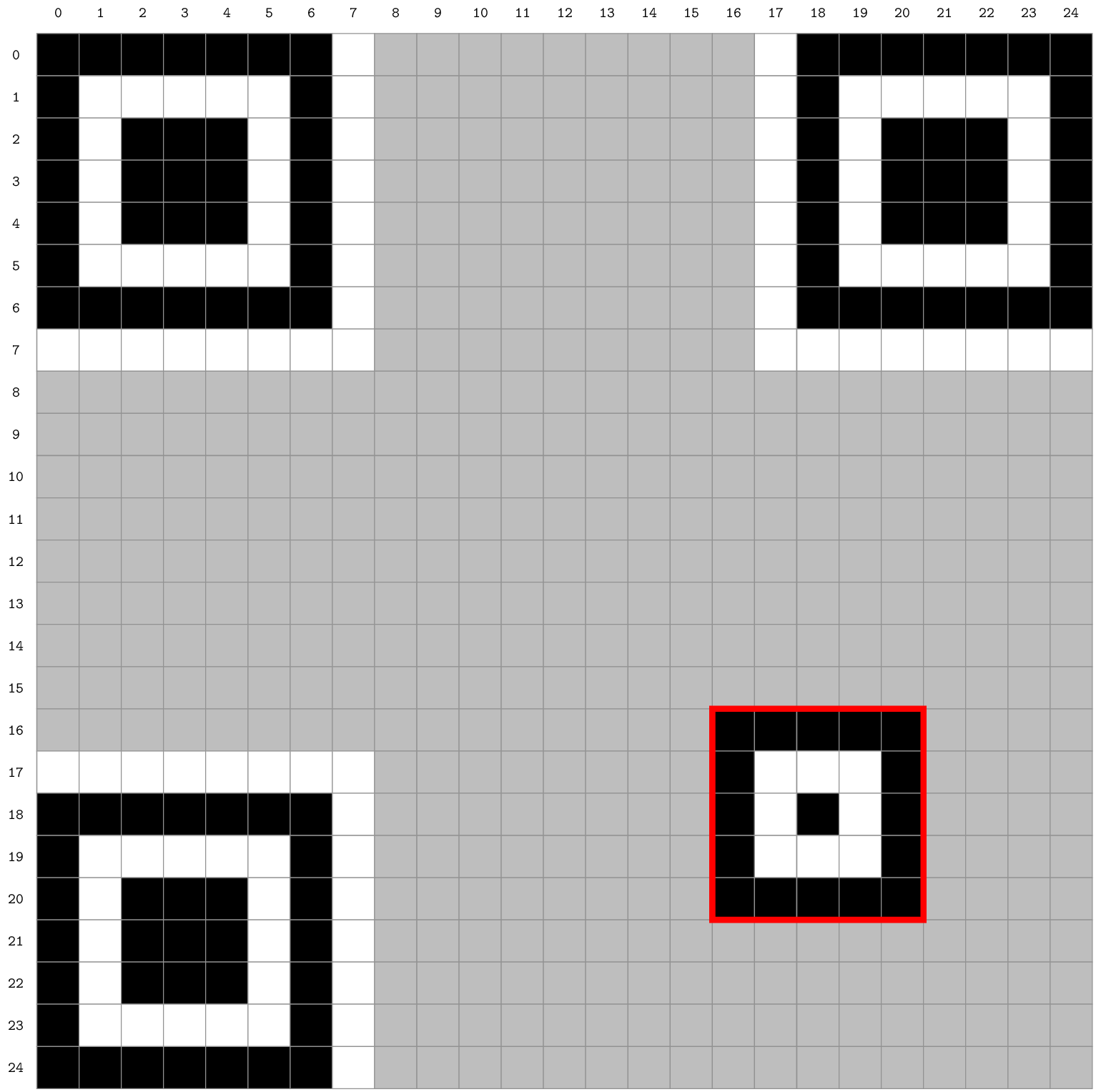

Ausrichtungsmuster

Teile eines QR-Codes

Modul
Positionsmuster
Ausrichtungsmuster

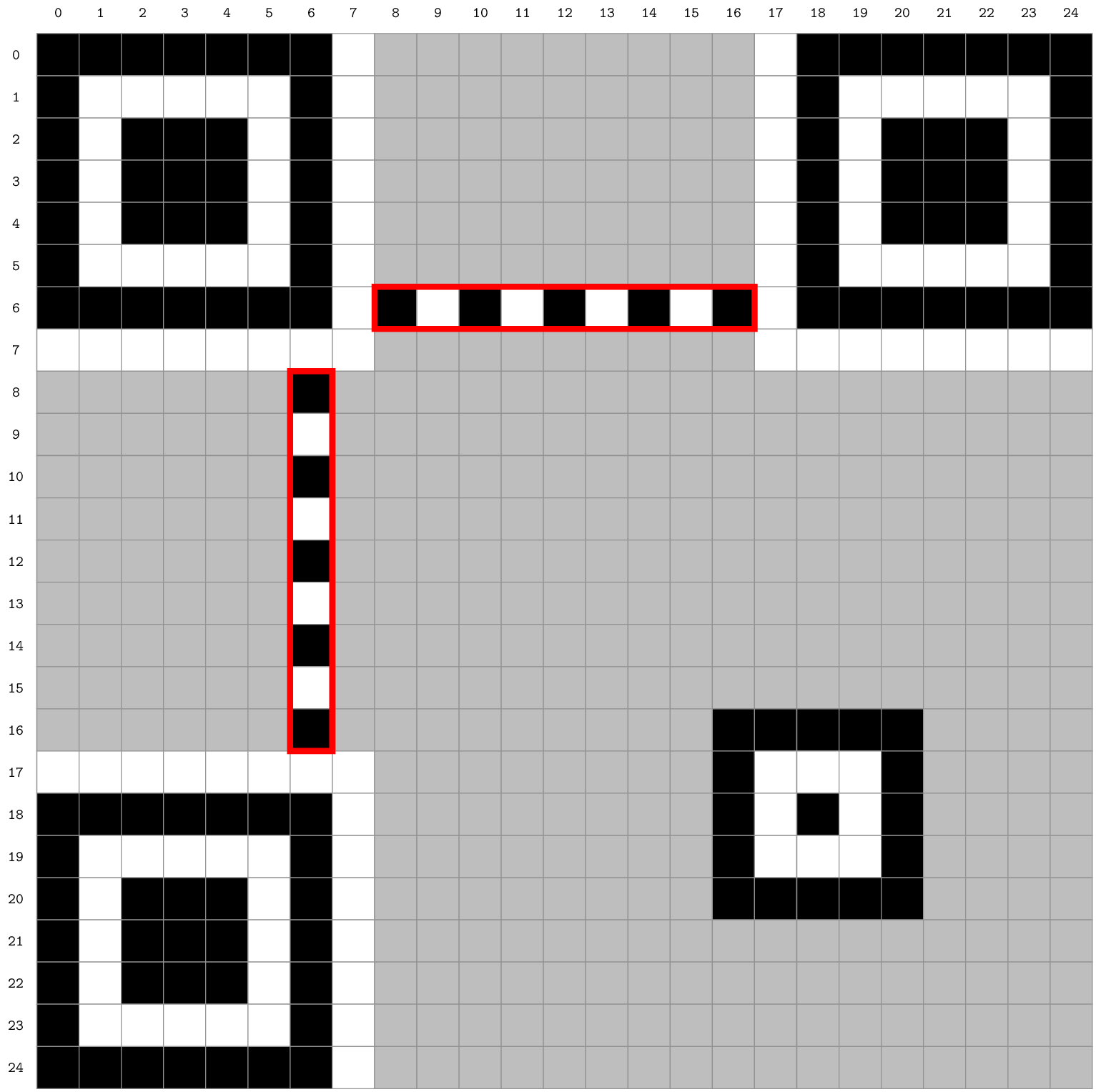

Synchronisationsmuster

Teile eines QR-Codes

Modul
Positionsmuster
Ausrichtungsmuster
Synchronisationsmuster
Schwarzes Modul

Teile eines QR-Codes

Modul
Positionsmuster
Ausrichtungsmuster
Synchronisationsmuster
Schwarzes Modul

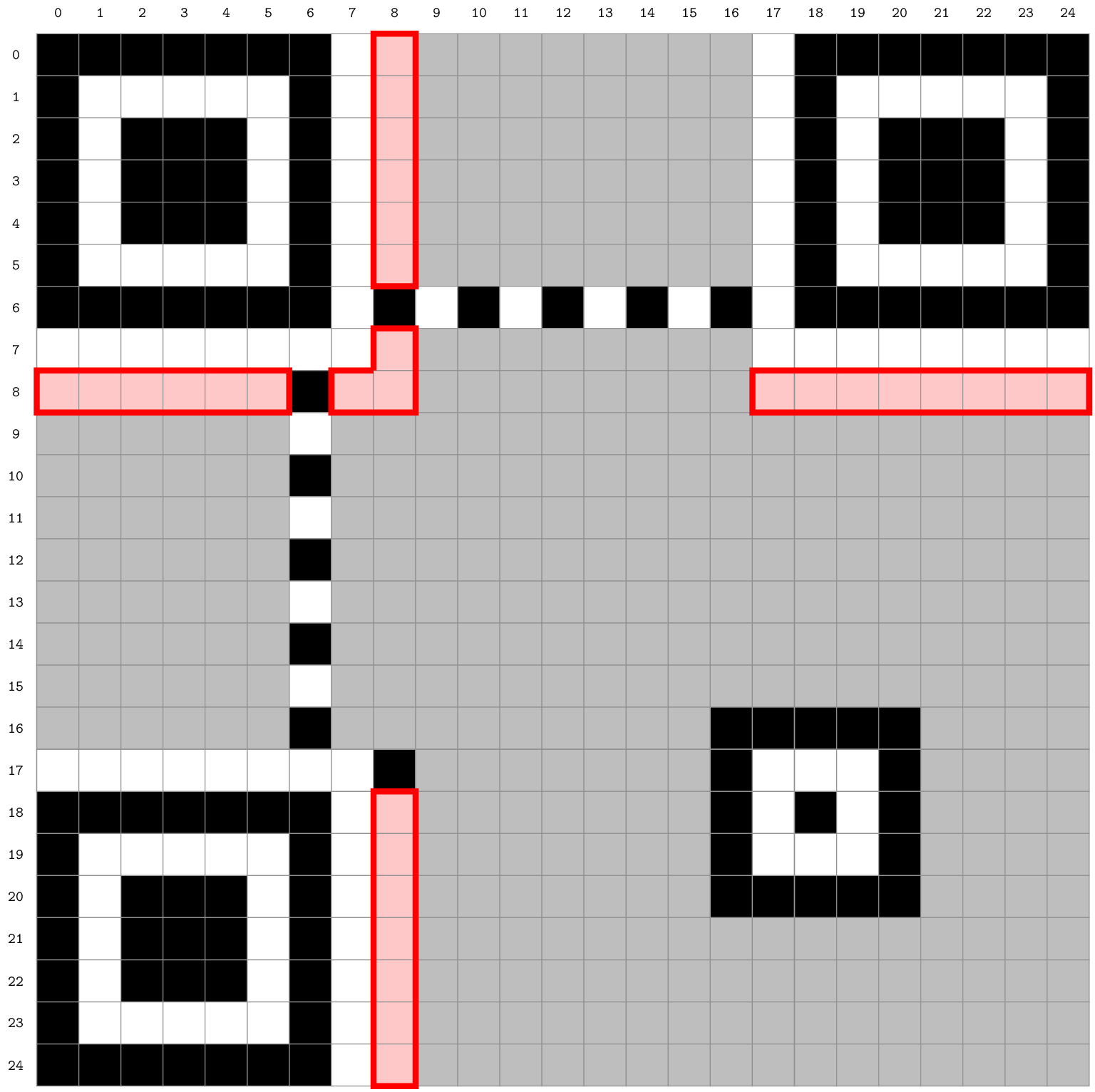

Informations Module

Teile eines QR-Codes

Modul
Positionsmuster
Ausrichtungsmuster
Synchronisationsmuster
Schwarzes Modul
Informations Module

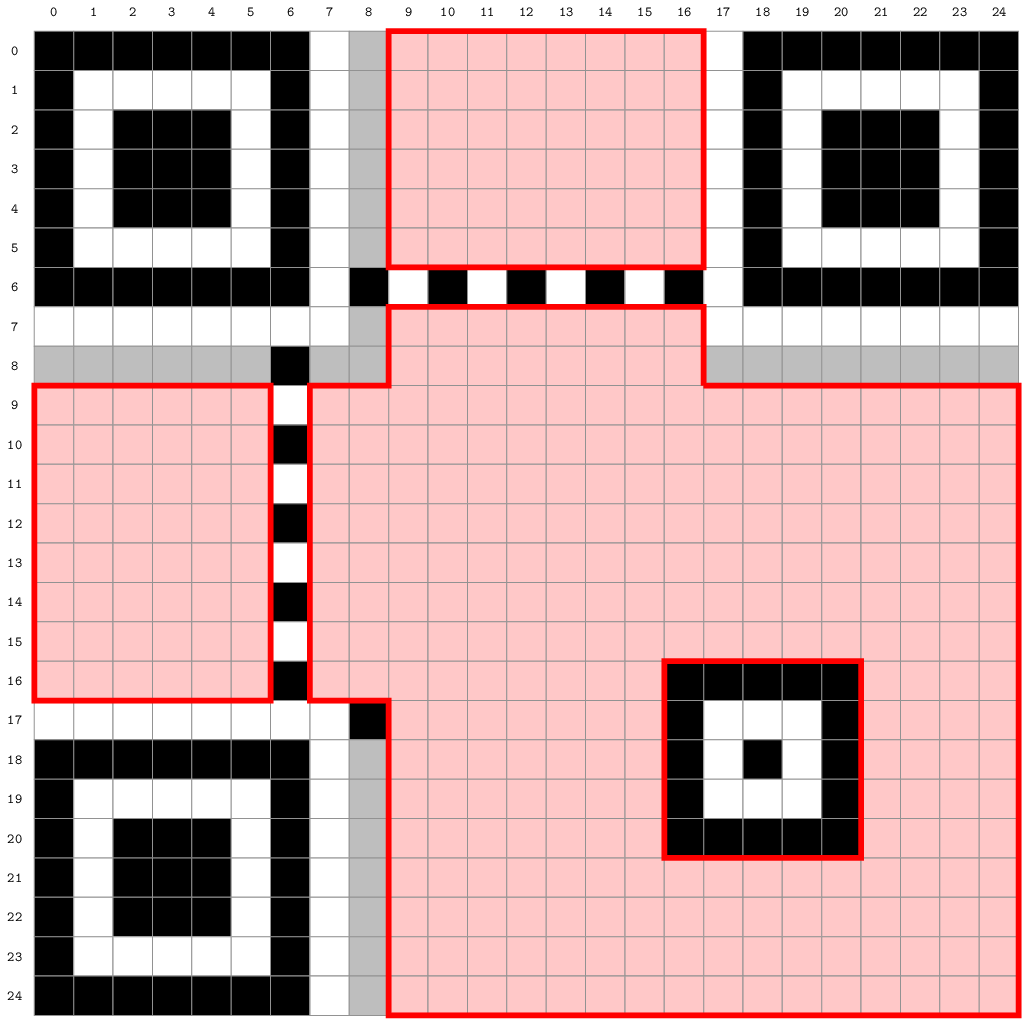

Daten

Daten Codierung

Input: "Hello EP students!"

Daten Codierung

Input: "Hello EP students!" --> 18 Zeichen

Daten Codierung

Input: "Hello EP students!" --> 18 Zeichen

Daten Codierung

Input: "Hello EP students!" --> 18 Zeichen

Daten Codierung

Input: "Hello EP students!" --> 18 Zeichen

Daten Codierung

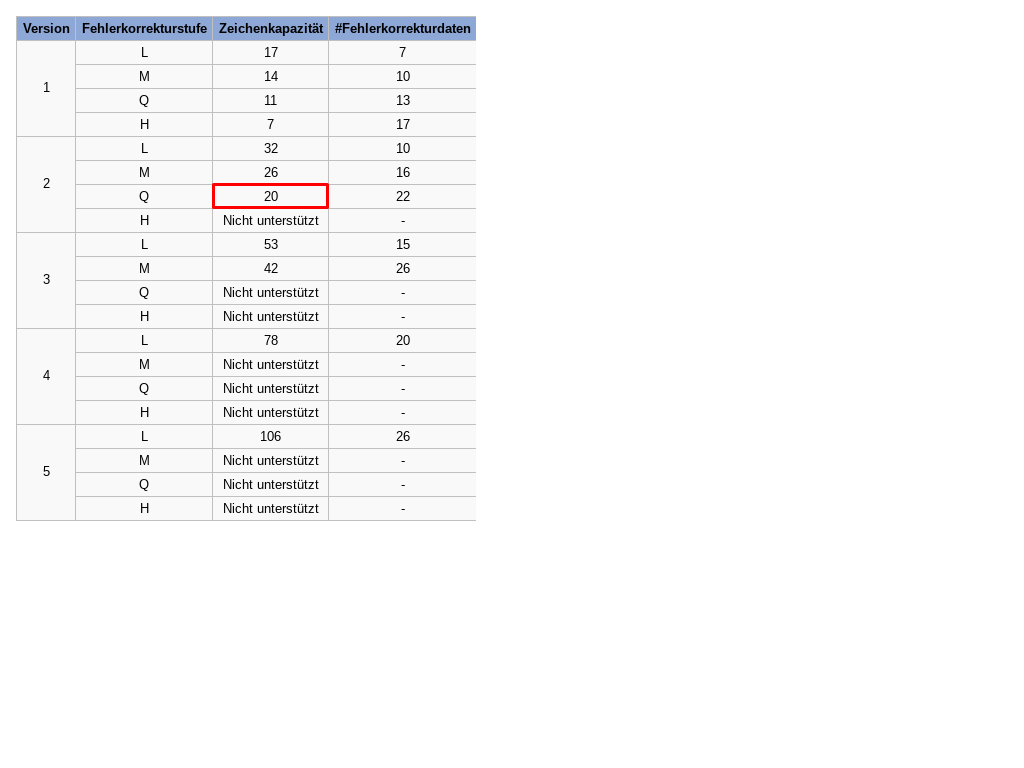

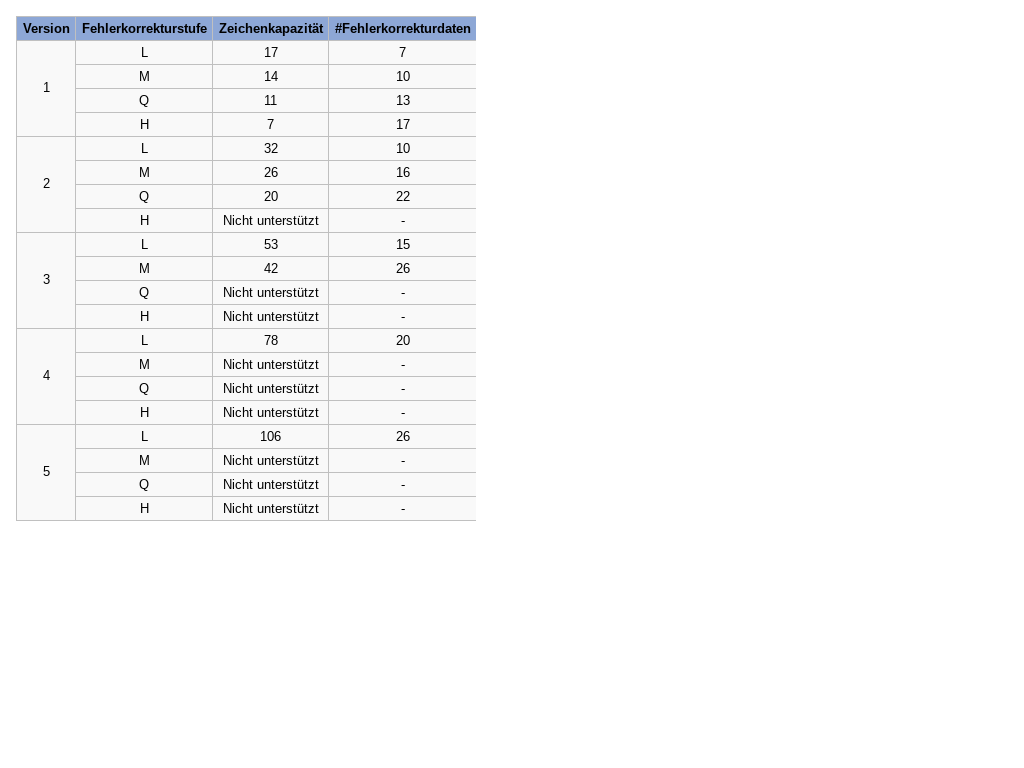

Input: "Hello EP students!" --> 18 Zeichen --> QR-Code: 2-Q

Daten Codierung

Input: "Hello EP students!" --> 18 Zeichen --> QR-Code: 2-Q

Hex darstellung (ASCII):

0x48, 0x65, 0x6C, 0x6C, 0x6F, 0x20, 0x45, 0x50, 0x20,
0x73, 0x74, 0x75, 0x64, 0x65, 0x6E, 0x74, 0x73, 0x21

Daten Codierung

Input: "Hello EP students!" --> 18 Zeichen --> QR-Code: 2-Q

Hex darstellung (ASCII):

0x48, 0x65, 0x6C, 0x6C, 0x6F, 0x20, 0x45, 0x50, 0x20,
0x73, 0x74, 0x75, 0x64, 0x65, 0x6E, 0x74, 0x73, 0x21

Nachrichtendaten:

Daten Codierung

Input: "Hello EP students!" --> 18 Zeichen --> QR-Code: 2-Q

Hex darstellung (ASCII):

0x48, 0x65, 0x6C, 0x6C, 0x6F, 0x20, 0x45, 0x50, 0x20,
0x73, 0x74, 0x75, 0x64, 0x65, 0x6E, 0x74, 0x73, 0x21

Nachrichtendaten:

0x00	0x00	0x00	0x00
0x00	0x00	0x00	0x00
0x00	0x00	0x00	0x00
0x00	0x00	0x00	0x00
0x00	0x00	0x00	0x00
0x00	0x00

Daten Codierung

Input: "Hello EP students!" --> 18 Zeichen --> QR-Code: 2-Q

Hex darstellung (ASCII):

0x48, 0x65, 0x6C, 0x6C, 0x6F, 0x20, 0x45, 0x50, 0x20,
0x73, 0x74, 0x75, 0x64, 0x65, 0x6E, 0x74, 0x73, 0x21

Nachrichtendaten:

0x 4 0	0x00	0x00	0x00
0x00	0x00	0x00	0x00
0x00	0x00	0x00	0x00
0x00	0x00	0x00	0x00
0x00	0x00	0x00	0x00
0x00	0x00

Daten Codierung

Input: "Hello EP students!" -->

18 Zeichen

--> QR-Code: 2-Q

Hex darstellung (ASCII):

0x48, 0x65, 0x6C, 0x6C, 0x6F, 0x20, 0x45, 0x50, 0x20,
0x73, 0x74, 0x75, 0x64, 0x65, 0x6E, 0x74, 0x73, 0x21

Nachrichtendaten:

0x4 1	0x 2 0	0x00	0x00
0x00	0x00	0x00	0x00
0x00	0x00	0x00	0x00
0x00	0x00	0x00	0x00
0x00	0x00	0x00	0x00
0x00	0x00

Daten Codierung

Input: "Hello EP students!" --> 18 Zeichen --> QR-Code: 2-Q

Hex darstellung (ASCII):

0x48

, 0x65, 0x6C, 0x6C, 0x6F, 0x20, 0x45, 0x50, 0x20,
0x73, 0x74, 0x75, 0x64, 0x65, 0x6E, 0x74, 0x73, 0x21

Nachrichtendaten:

0x41	0x2 4	0x 8 0	0x00
0x00	0x00	0x00	0x00
0x00	0x00	0x00	0x00
0x00	0x00	0x00	0x00
0x00	0x00	0x00	0x00
0x00	0x00

Daten Codierung

Input: "Hello EP students!" --> 18 Zeichen --> QR-Code: 2-Q

Hex darstellung (ASCII):

0x48,

0x65

, 0x6C, 0x6C, 0x6F, 0x20, 0x45, 0x50, 0x20,
0x73, 0x74, 0x75, 0x64, 0x65, 0x6E, 0x74, 0x73, 0x21

Nachrichtendaten:

0x41	0x24	0x8 6	0x 5 0
0x00	0x00	0x00	0x00
0x00	0x00	0x00	0x00
0x00	0x00	0x00	0x00
0x00	0x00	0x00	0x00
0x00	0x00

Daten Codierung

Input: "Hello EP students!" --> 18 Zeichen --> QR-Code: 2-Q

Hex darstellung (ASCII):

0x48, 0x65,

0x6C, 0x6C, 0x6F, 0x20, 0x45, 0x50, 0x20,

0x73, 0x74, 0x75, 0x64, 0x65, 0x6E, 0x74, 0x73, 0x21

Nachrichtendaten:

0x41	0x24	0x86	0x5 6
0xC6	0xC6	0xF2	0x04
0x55	0x02	0x07	0x37
0x47	0x56	0x46	0x56
0xE7	0x47	0x32	0x1 0
0x00	0x00

Daten Codierung

Input: "Hello EP students!" --> 18 Zeichen --> QR-Code: 2-Q

Hex darstellung (ASCII):

0x48, 0x65, 0x6C, 0x6C, 0x6F, 0x20, 0x45, 0x50, 0x20,
0x73, 0x74, 0x75, 0x64, 0x65, 0x6E, 0x74, 0x73, 0x21

Nachrichtendaten:

0x41	0x24	0x86	0x56
0xC6	0xC6	0xF2	0x04
0x55	0x02	0x07	0x37
0x47	0x56	0x46	0x56
0xE7	0x47	0x32	0x1 0
0x00	0x00

Daten Codierung

Input: "Hello EP students!" --> 18 Zeichen --> QR-Code: 2-Q

Hex darstellung (ASCII):

0x48, 0x65, 0x6C, 0x6C, 0x6F, 0x20, 0x45, 0x50, 0x20,
0x73, 0x74, 0x75, 0x64, 0x65, 0x6E, 0x74, 0x73, 0x21

Nachrichtendaten:

0x41	0x24	0x86	0x56
0xC6	0xC6	0xF2	0x04
0x55	0x02	0x07	0x37
0x47	0x56	0x46	0x56
0xE7	0x47	0x32	0x10
0xEC	0x11

Fehlerkorrekturdaten

Input: "Hello EP students!" --> 18 Zeichen --> QR-Code: 2-Q

Fehlerkorrekturdaten

Input: "Hello EP students!" --> 18 Zeichen --> QR-Code: 2-Q

Fehlerkorrekturdaten

Input: "Hello EP students!" --> 18 Zeichen --> QR-Code: 2-Q

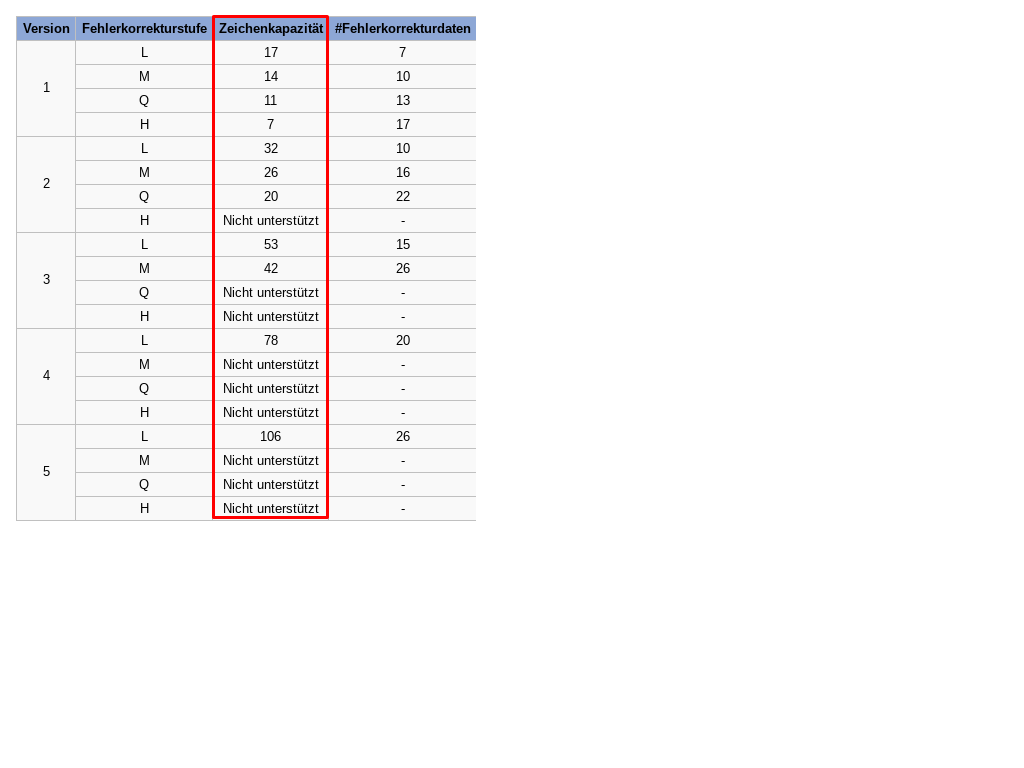

==> Fehlerkorrekturbibliothek

int generateErrorCorrectionCodewords(
     uint8_t *error_correction_code_words,
     const size_t number_of_error_correction_code_words,
     const uint8_t *message, const size_t message_length)

Fehlerkorrekturdaten

Input: "Hello EP students!" --> 18 Zeichen --> QR-Code: 2-Q

==> Fehlerkorrekturbibliothek

int generateErrorCorrectionCodewords(
     uint8_t *error_correction_code_words,
     const size_t number_of_error_correction_code_words,
     const uint8_t *message, const size_t message_length)

Fehlerkorrekturdaten:
0x7B, 0x49, 0x72, 0xE5, 0x08, 0xCA, 0x44, 0x67, 0x8A, 0x24, 0xB3,
0x55, 0x0A, 0xDA, 0xA7, 0x6A, 0xC7, 0x45, 0xB2, 0x44, 0x4B, 0x74

Daten zusammmenfügen

Nachrichtendaten:
0x41, 0x24, 0x86, 0x56, 0xC6, 0xC6, 0xF2, 0x04, 0x55, 0x02, 0x07,
0x37, 0x47, 0x56, 0x46, 0x56, 0xE7, 0x47, 0x32, 0x10, 0xEC, 0x11

Fehlerkorrekturdaten:
0x7B, 0x49, 0x72, 0xE5, 0x08, 0xCA, 0x44, 0x67, 0x8A, 0x24, 0xB3,
0x55, 0x0A, 0xDA, 0xA7, 0x6A, 0xC7, 0x45, 0xB2, 0x44, 0x4B, 0x74

Daten zusammmenfügen

Nachrichtendaten:
0x41, 0x24, 0x86, 0x56, 0xC6, 0xC6, 0xF2, 0x04, 0x55, 0x02, 0x07,
0x37, 0x47, 0x56, 0x46, 0x56, 0xE7, 0x47, 0x32, 0x10, 0xEC, 0x11

Fehlerkorrekturdaten:
0x7B, 0x49, 0x72, 0xE5, 0x08, 0xCA, 0x44, 0x67, 0x8A, 0x24, 0xB3,
0x55, 0x0A, 0xDA, 0xA7, 0x6A, 0xC7, 0x45, 0xB2, 0x44, 0x4B, 0x74

Daten:

0x41, 0x24, 0x86, 0x56, 0xC6, 0xC6, 0xF2, 0x04, 0x55, 0x02, 0x07,
0x37, 0x47, 0x56, 0x46, 0x56, 0xE7, 0x47, 0x32, 0x10, 0xEC, 0x11,

0x7B, 0x49, 0x72, 0xE5, 0x08, 0xCA, 0x44, 0x67, 0x8A, 0x24, 0xB3,
0x55, 0x0A, 0xDA, 0xA7, 0x6A, 0xC7, 0x45, 0xB2, 0x44, 0x4B, 0x74

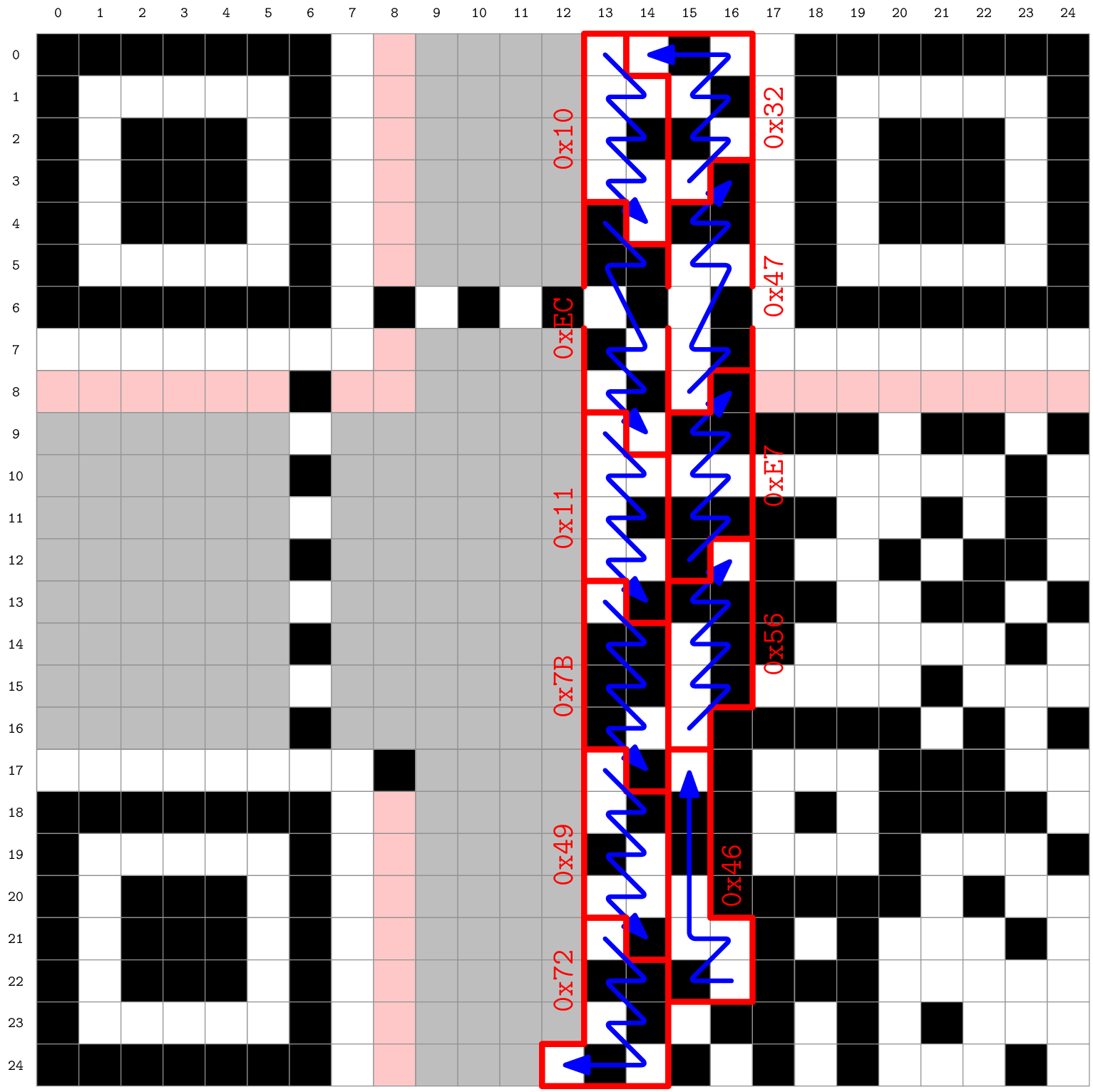

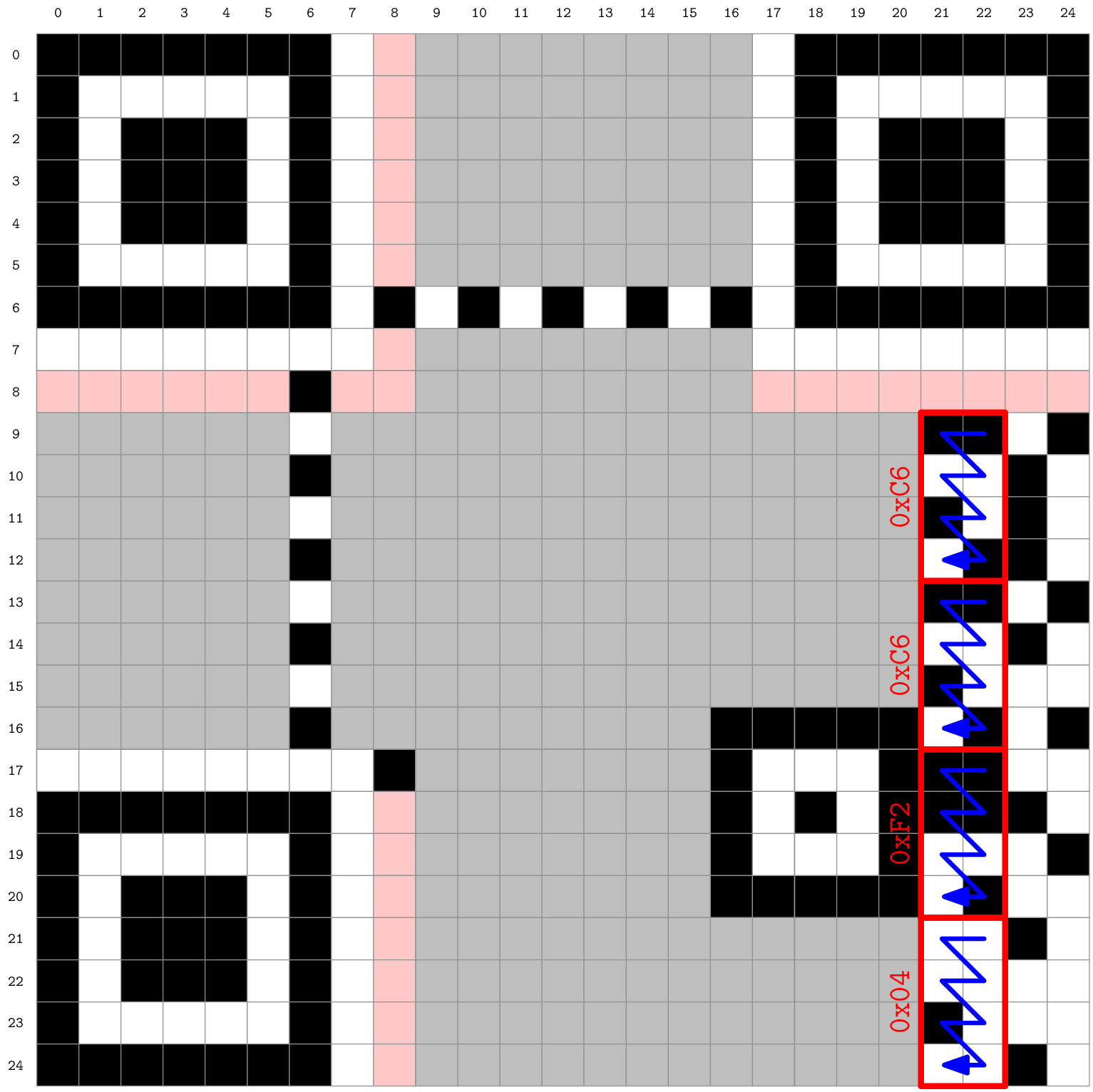

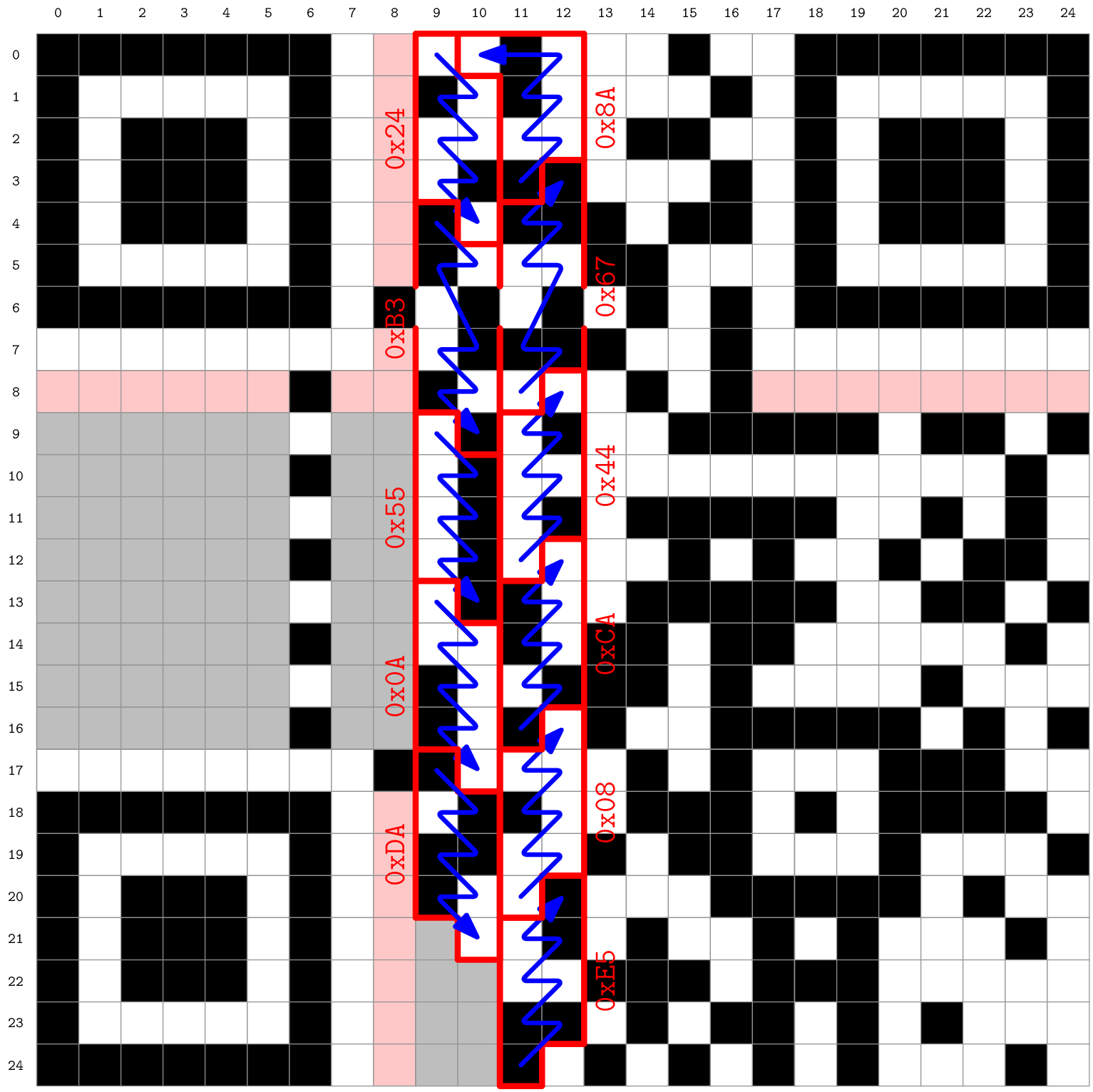

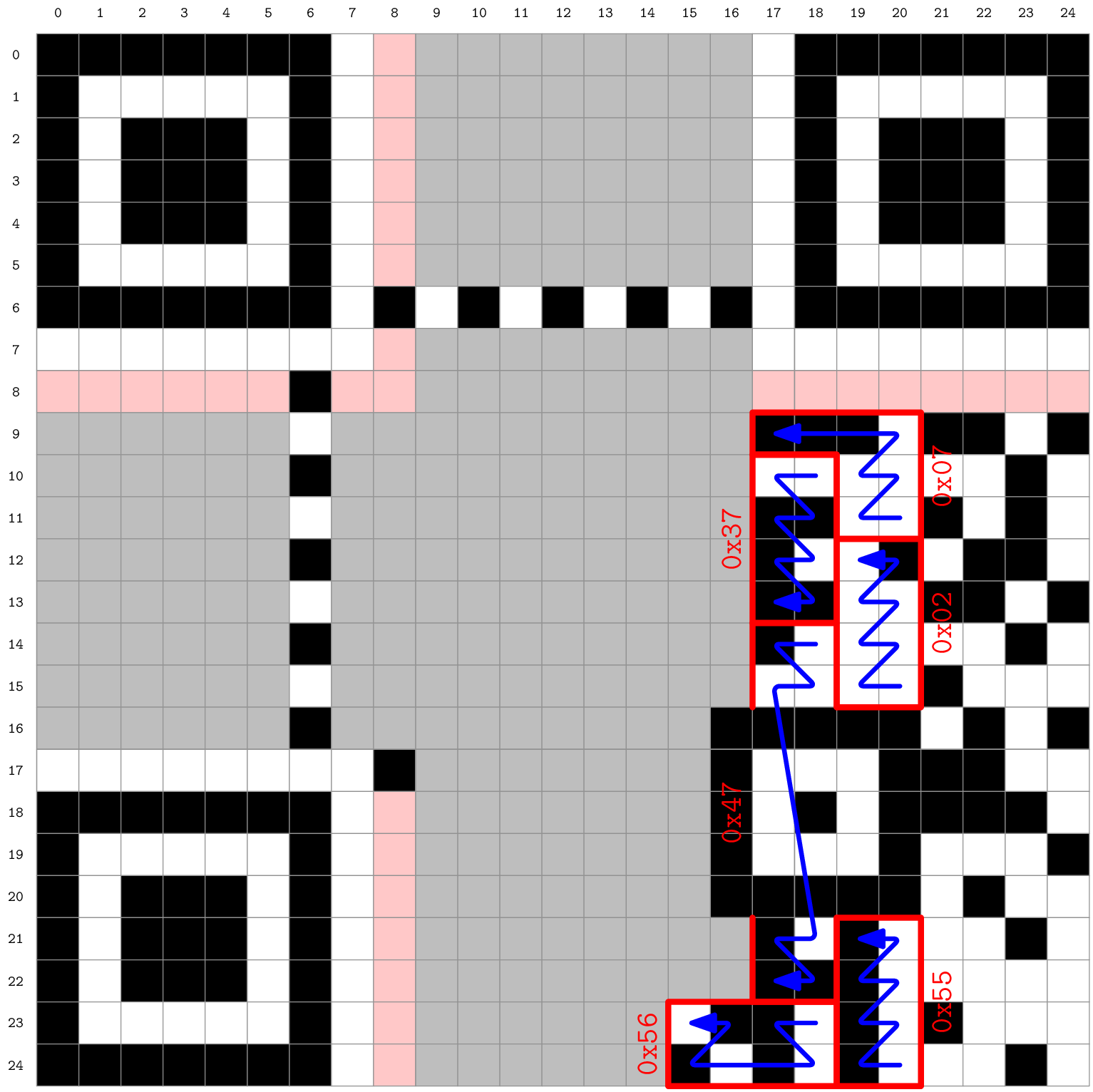

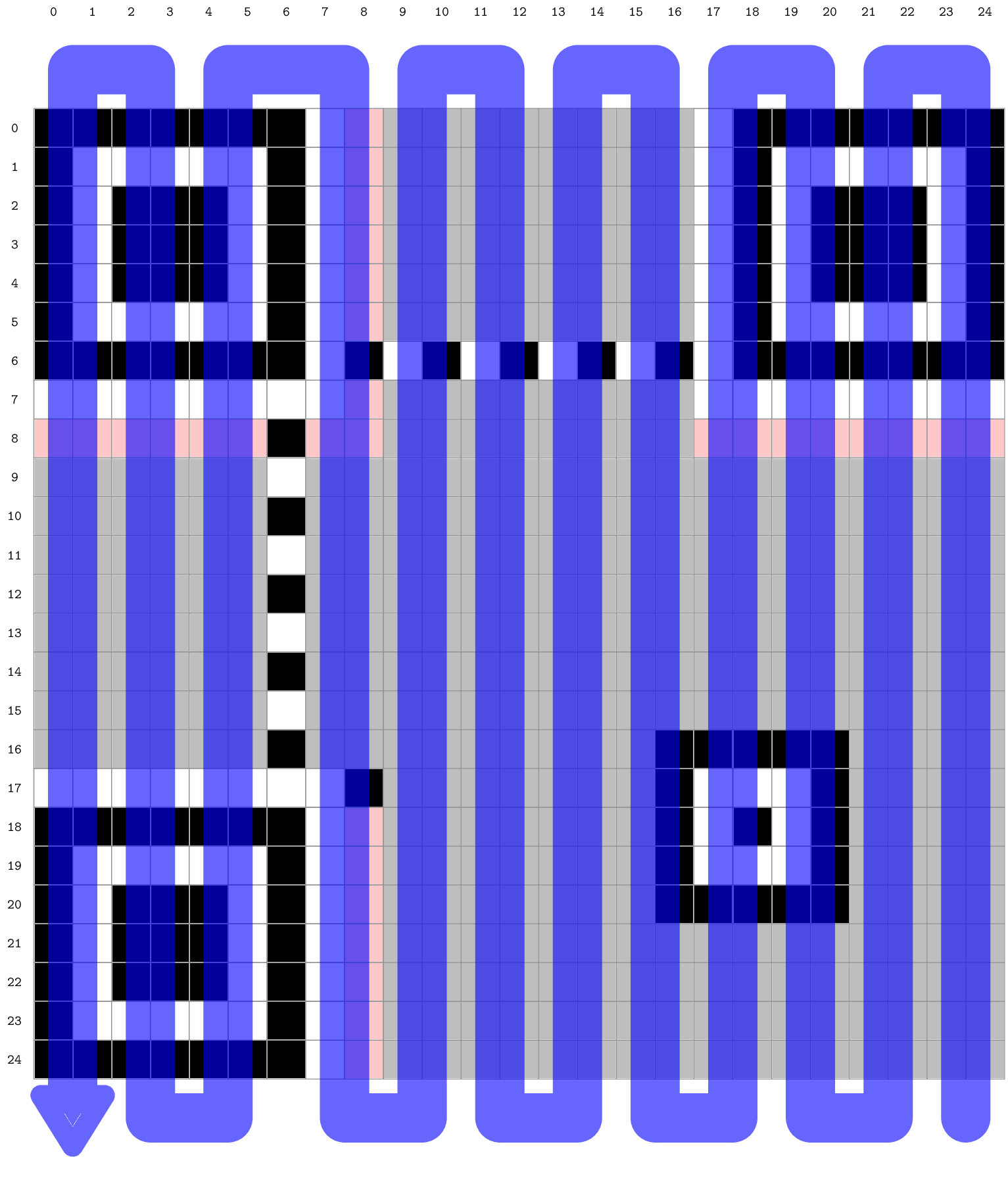

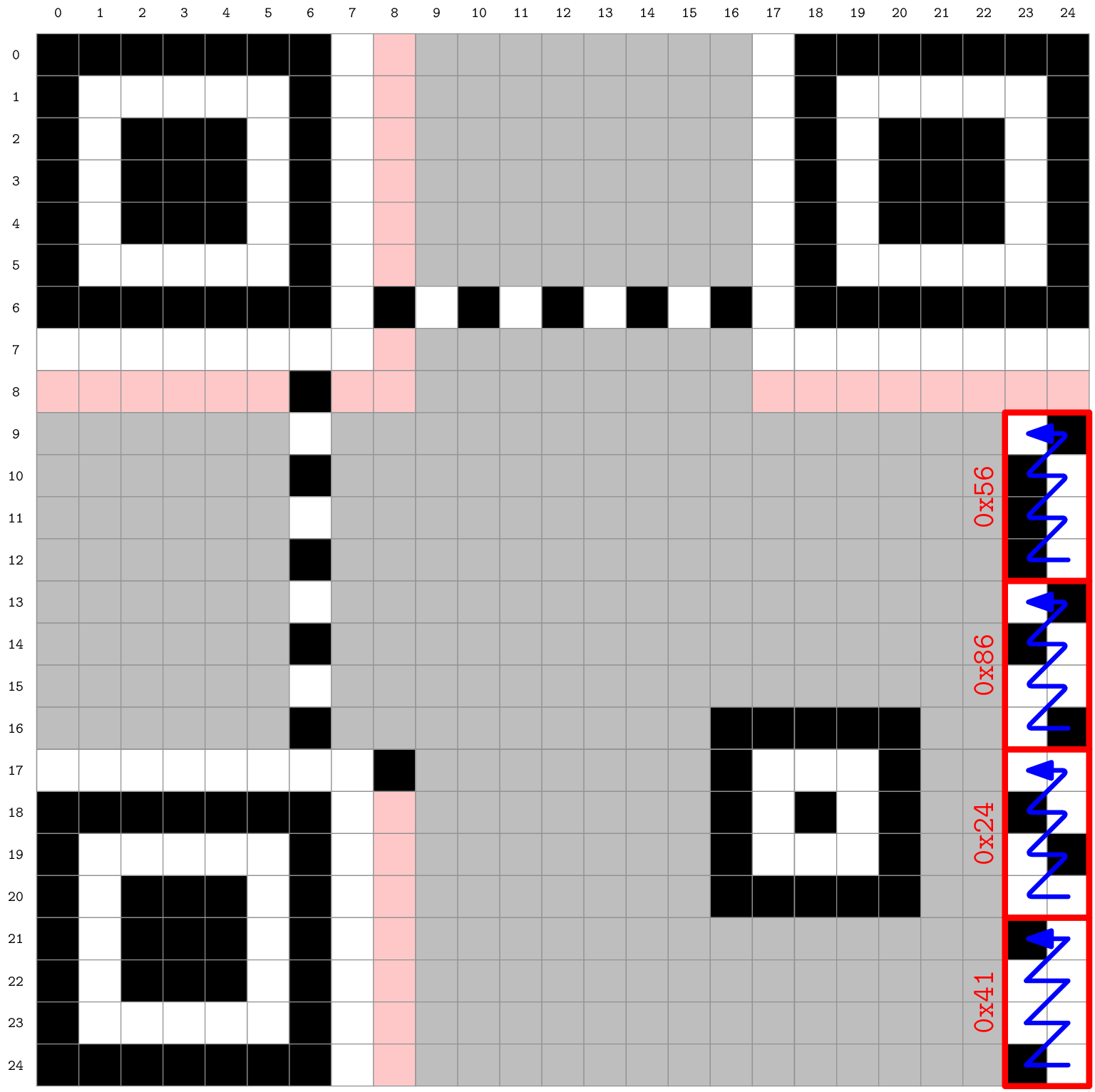

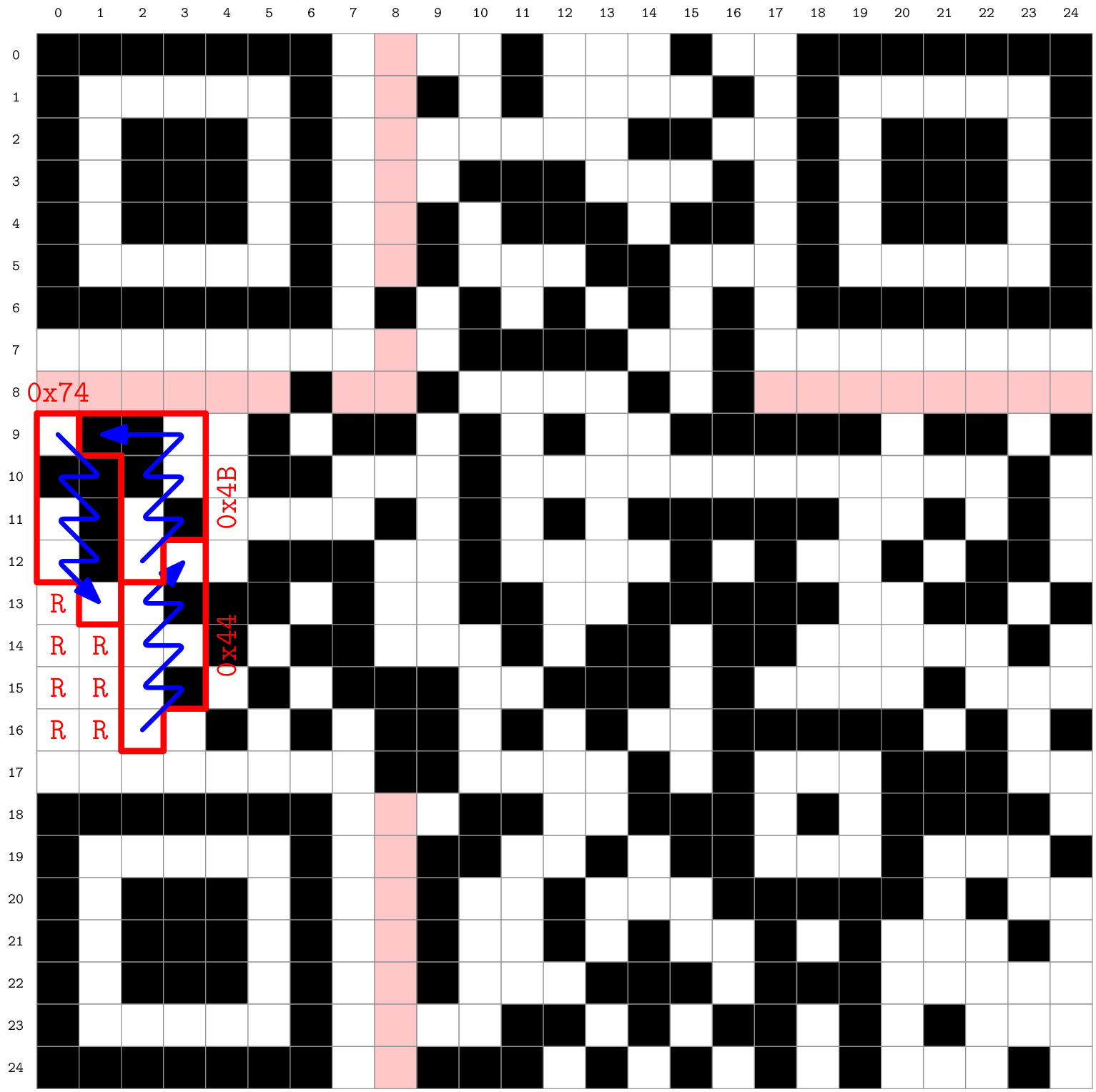

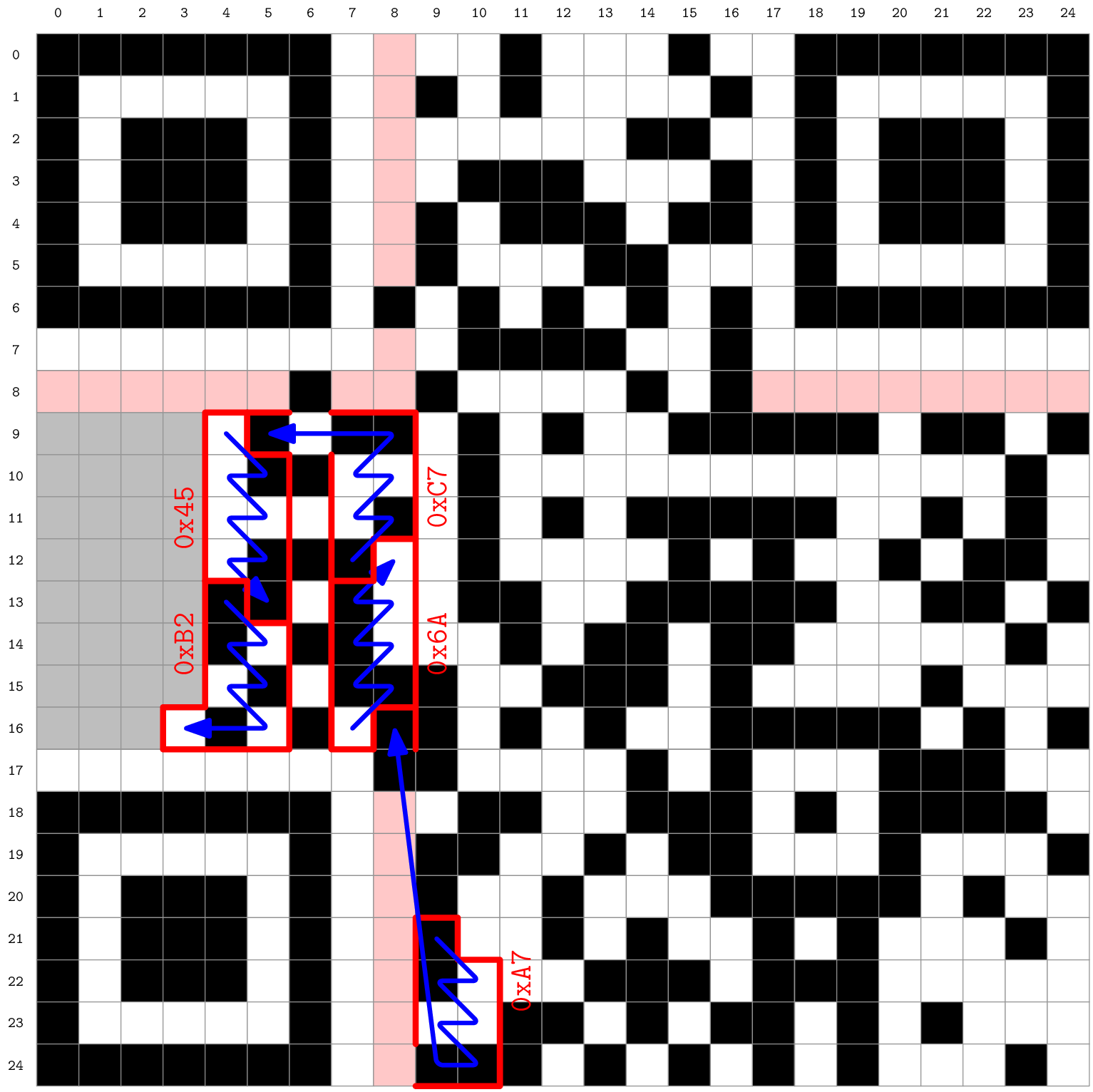

Daten in den QR-Code einfügen

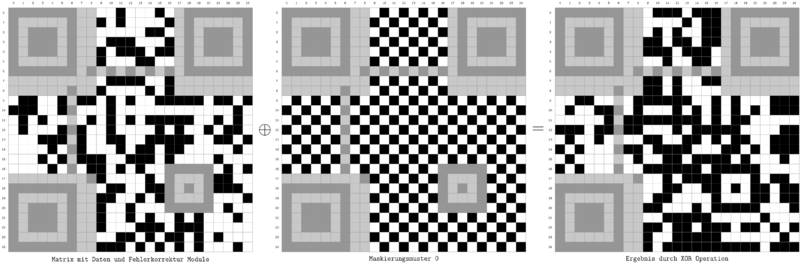

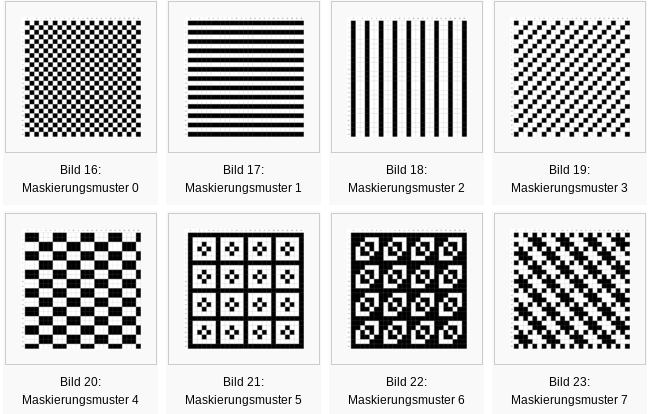

Maskierung

Maskierungsmuster = Gruppennummber mod 8

Maskierung

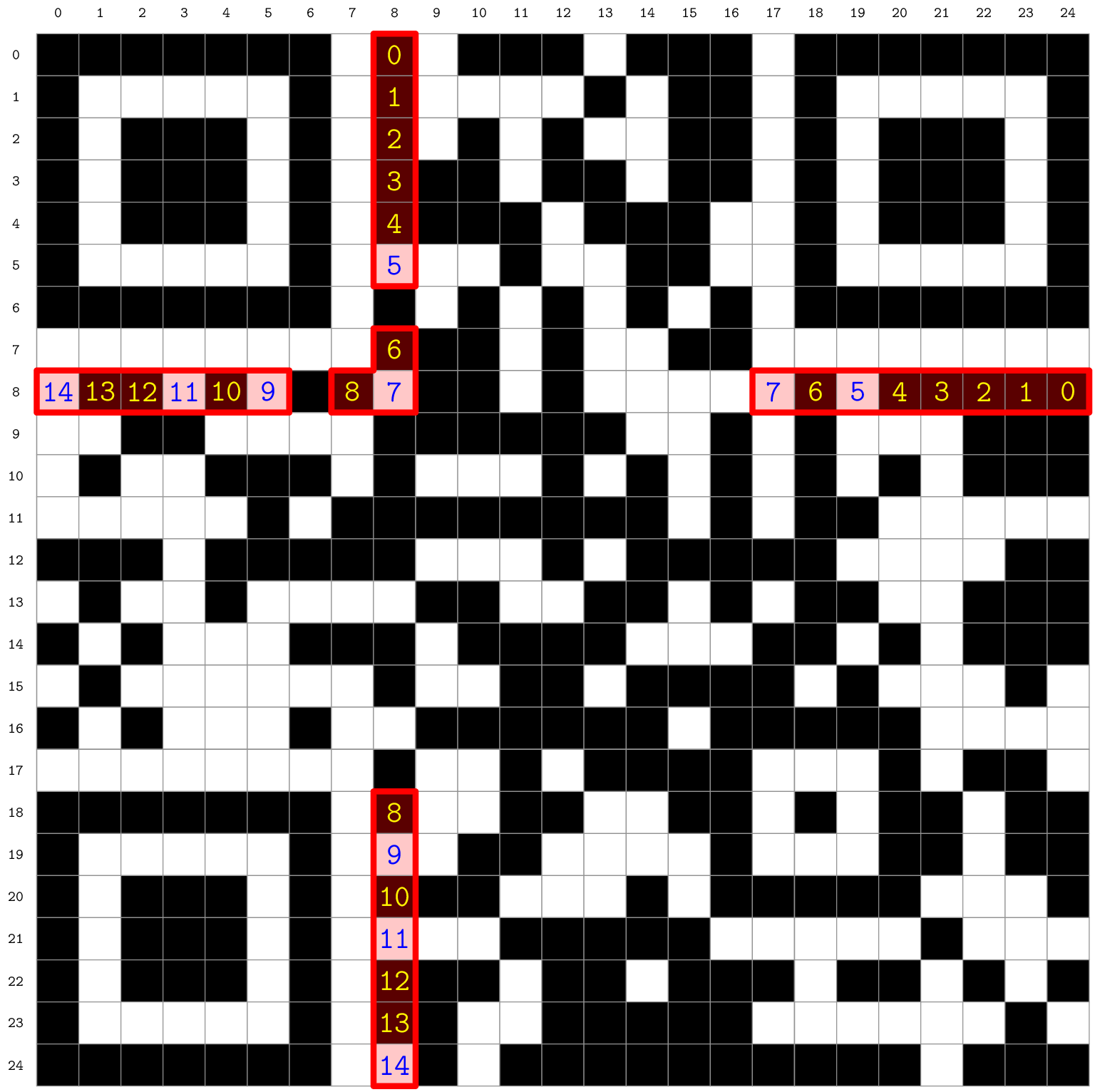

Informations Module

==> Fehlerkorrekturbibliothek

  int generateFormatString(uint32_t *format_string, const int version,
                         int error_correction_level,
                         const int mask_pattern_id)

Informations Module

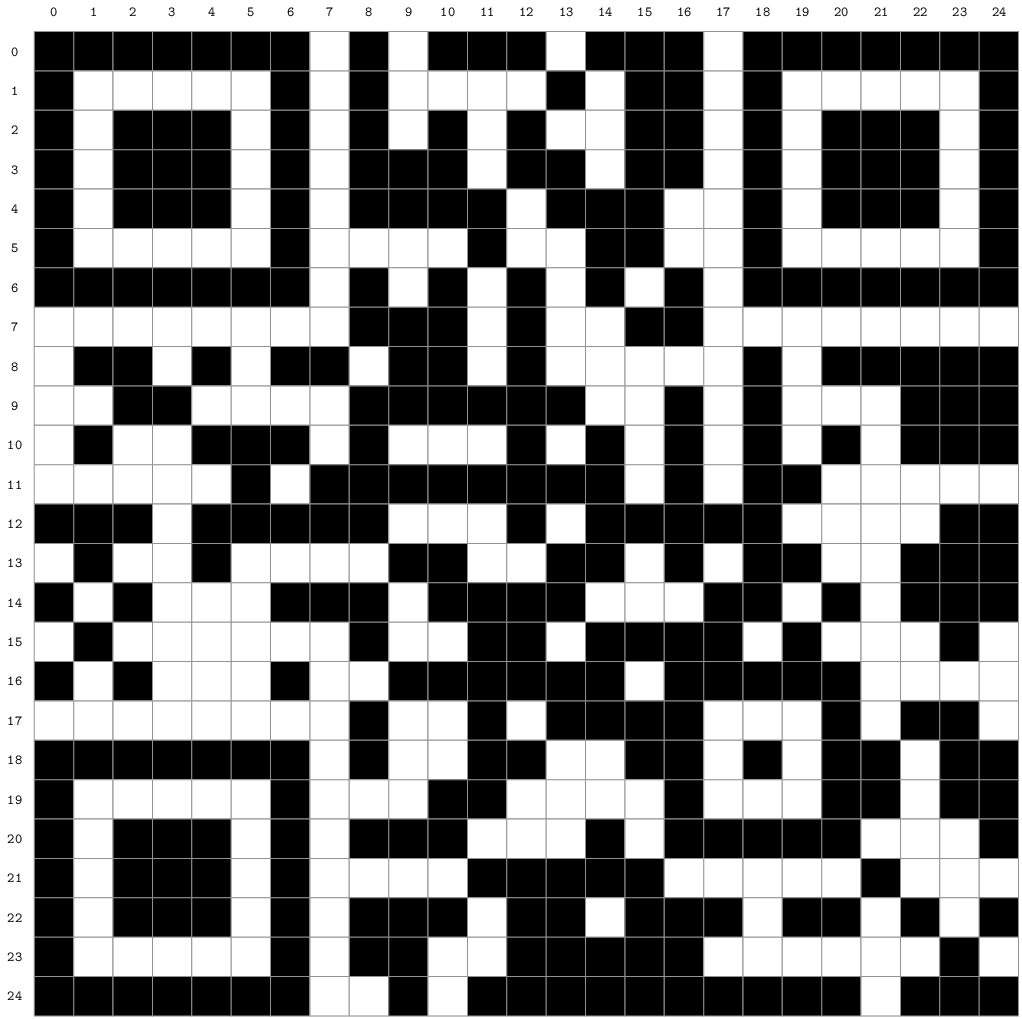

Livedemo

P.S.

Die Aufgabenstellung besteht goßteils aus Bildern!
Lest auch die letzten Teile der Angabe (Spezifikation, ...)!
Verwendet ein struct zum Speichern des QR-Codes!
News Group lesen.
Gut und viel testen!

Viel Erfolg bei Ass3!

Abgabeschluss:

23.12.2018 23:59:59 Uhr
